Cara Criping Kabel LAN dengan Conector RJ45

Crimping yaitu proses dimana sebuah kabel jaringan di proses agar mampu menjadi sebuah kabel jaringan yang utuh dan sempurna sehingga mampu digunakan. Pengertian crimping yang simpel yaitu cara membuat kabel jaringan.

Banyak kesalahan yang terjadi ketika mencoba melakukan crimping kabel LAN sendiri, hal ini dapat mengakibatkan kesalahan dalam jaringan seperti diskoneksi jaringan dan gangguan lainnya.  Sebelum melakukan crimping kabel sebaiknya harus mengetahui terlebih dahulu susunan warna kabel UTP yang nantinya akan disusun. Jenis kabel UTP ada 2 yaitu kabel straight dan kabel cross.

  1. Kabel Straight

Kabel straight biasa digunakan untuk menghubungkan perangkat yang berbeda, misalnya: komputer ke hub, komputer ke switch. Untuk urutan penyusunan kabel straight suusnan pada kedua ujung sama yaitu:

  • Putih-Orange
  • Orange
  • Putih-hijau
  • Biru
  • Putih-Biru
  • Hijau
  • Putih-Coklat
  • Coklat
  1. Kabel Cross

Cross (silang), biasa digunakan untuk menghubungkan perangkat yang sama, misalnya: komputer ke komputer, hub ke hub, switch ke switch. Untuk standar penyusunan kebel pada kedua ujung berbeda, yatu ujung pertama dengan menggunkan susunan kabel straight, sementara ujung kedua disusun sebagai berikut.

  • Putih-Hijau
  • Hijau
  • Putih-Orange
  • Biru
  • Putih-Biru
  • Orange
  • Putih-Coklat
  • Coklat

Setelah mengetahui susunan kabel UTP, berikut merupakan langkah-langkah dalam melakukan crimping kabel LAN dengan susunan  kabel  yang digunakan adalah susunan kabel straight.

Alat-alat yang dibutuhkan:

  • Kabel UTP
  • Connector RJ-45
  • Tang Crimping
  • LAN Tester

Langkah-Langkah:

1. Langkah pertama adalah menyiapkan peralatan berupa kabel UTP, Konektor RJ-45, Crimping Tool dan LAN tester.

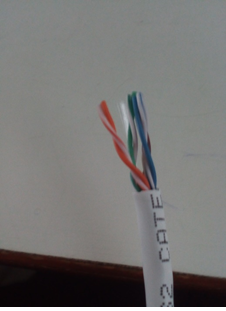

2. Potong ujung kabel UTP dengan menggunkaan Crimping Tool, kemudian susun kabelnya sesuai dengan warna susunan kabel menggunakan urutan Straight.

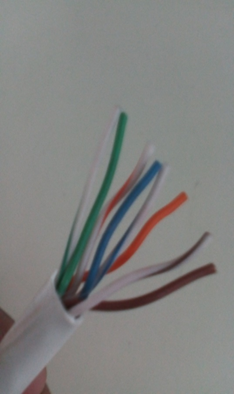

3. Buka lilitan kabel dan luruskan kabel, kemudian masukkan ke Konektor RJ-4.

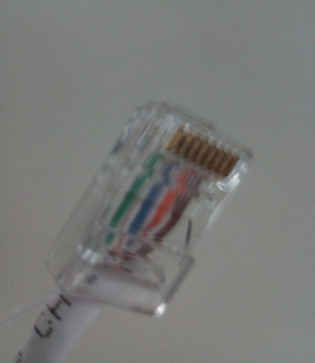

4. Pastikan kabel sudah sama rata dan menyentuk ujung tembaga pada konektor RJ-45.

5. Setelah itu crimping dengan menggunakan Crimping Tool.

6. Setelah itu uji dengan menggunkana LAN Tester.

Sekian tutorial melakukan crimping kabel LAN, semoga bermanfaat.
