Cara Menggunakan Perintah DDVPoint dan Plant Pada Autocad

Perintah DDVPoint pada Autocad adalah perintah untuk memutar sudut pandang pada objek menjadi 3D pada objek. Sedangkan perintah Plan pada Autocad adalah untuk mengembalikan hasil yang telah kita buat menjadi tampilan 3D dengan DDVPoint menjadi tampilan 2D kembali.

berikut contoh penggunaan DDVPoint dan Plant pada sebuah Objek di Autocad :

Langkah Pertama :

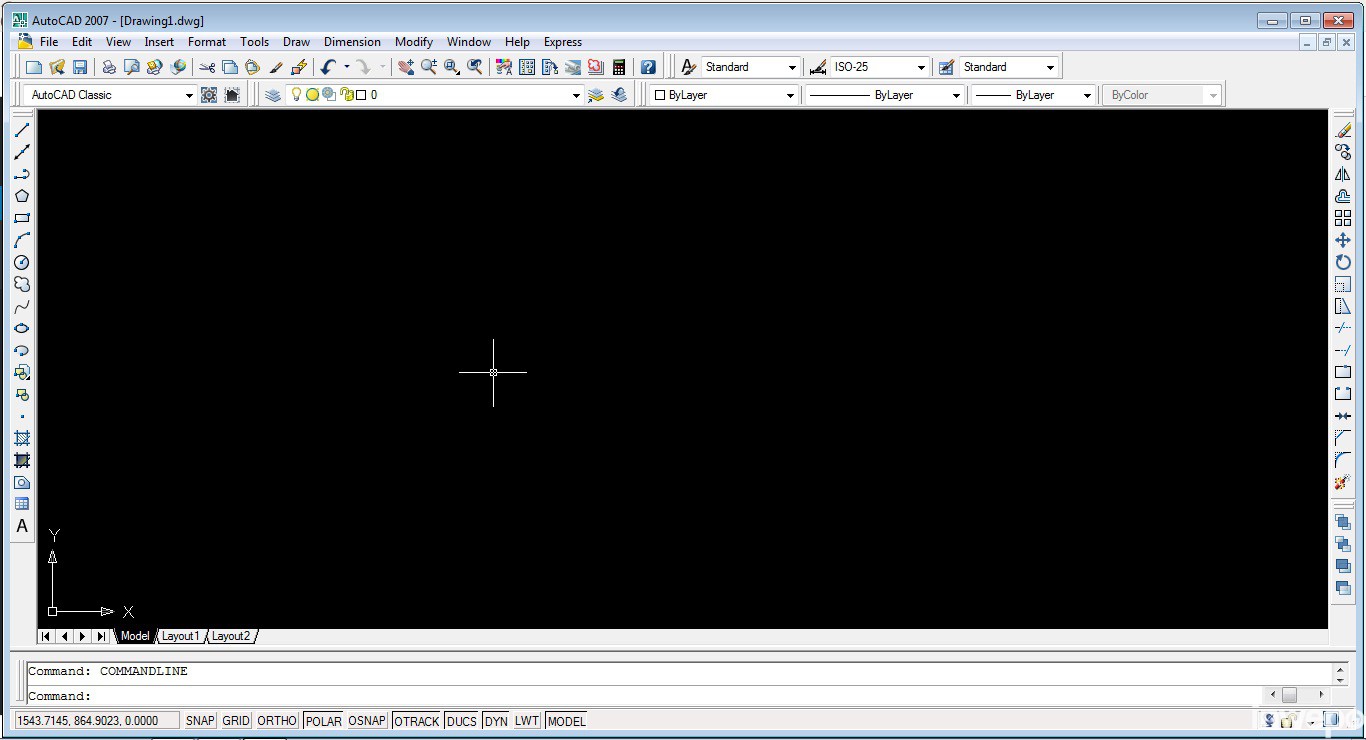

Buka aplikasi Autocad (disini saya menggunakan aplikasi Autocad 2007 alasannya karena sangat ringan untuk digunakan).

untitled

Langkah Kedua :

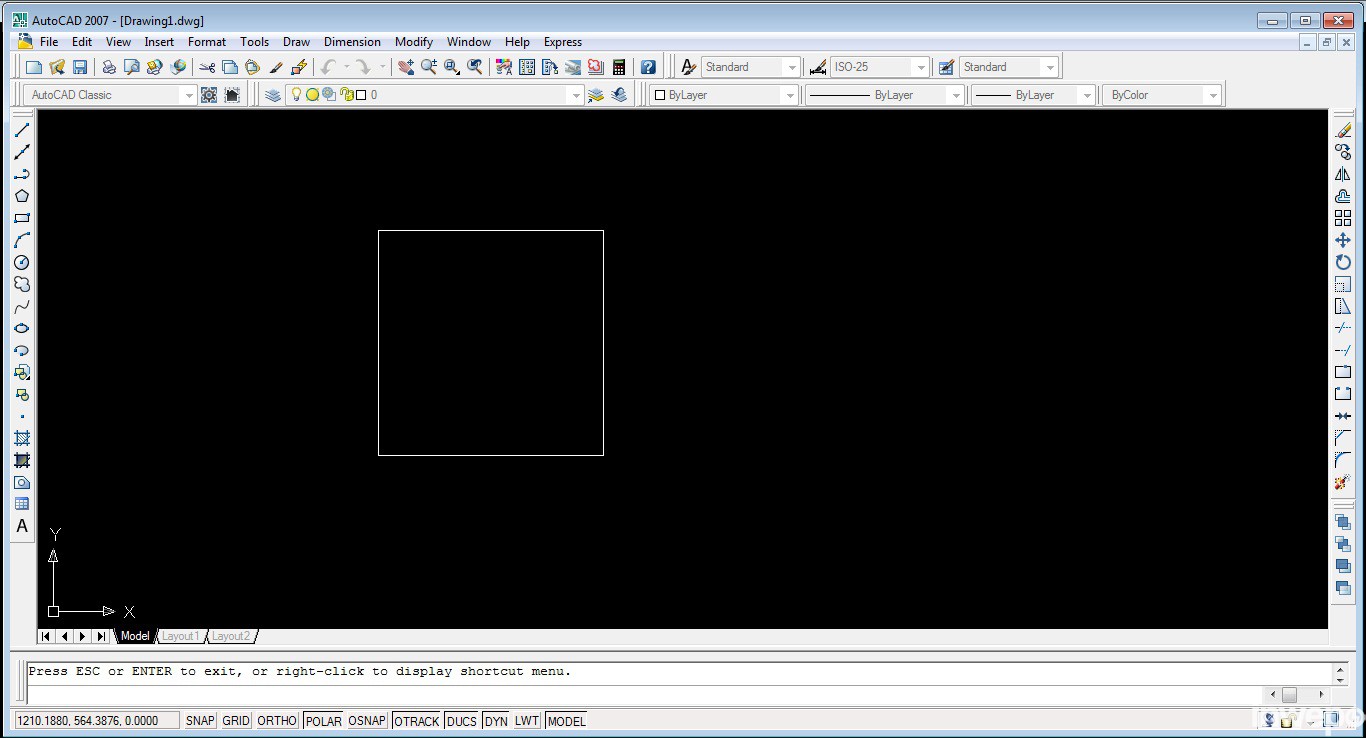

Buat sebuah Objek sebagai contoh, objek disini bebas menggambar objek apa saja. disini saya membuat contoh bujur sangkar dengan perintah “RECTANG” dengan ukuran “040 dan 40”.

untitled

Langkah Ketiga :

Gunakan perintah “DDVPOINT” untuk memutar sudut pandang pada objek,

untitled

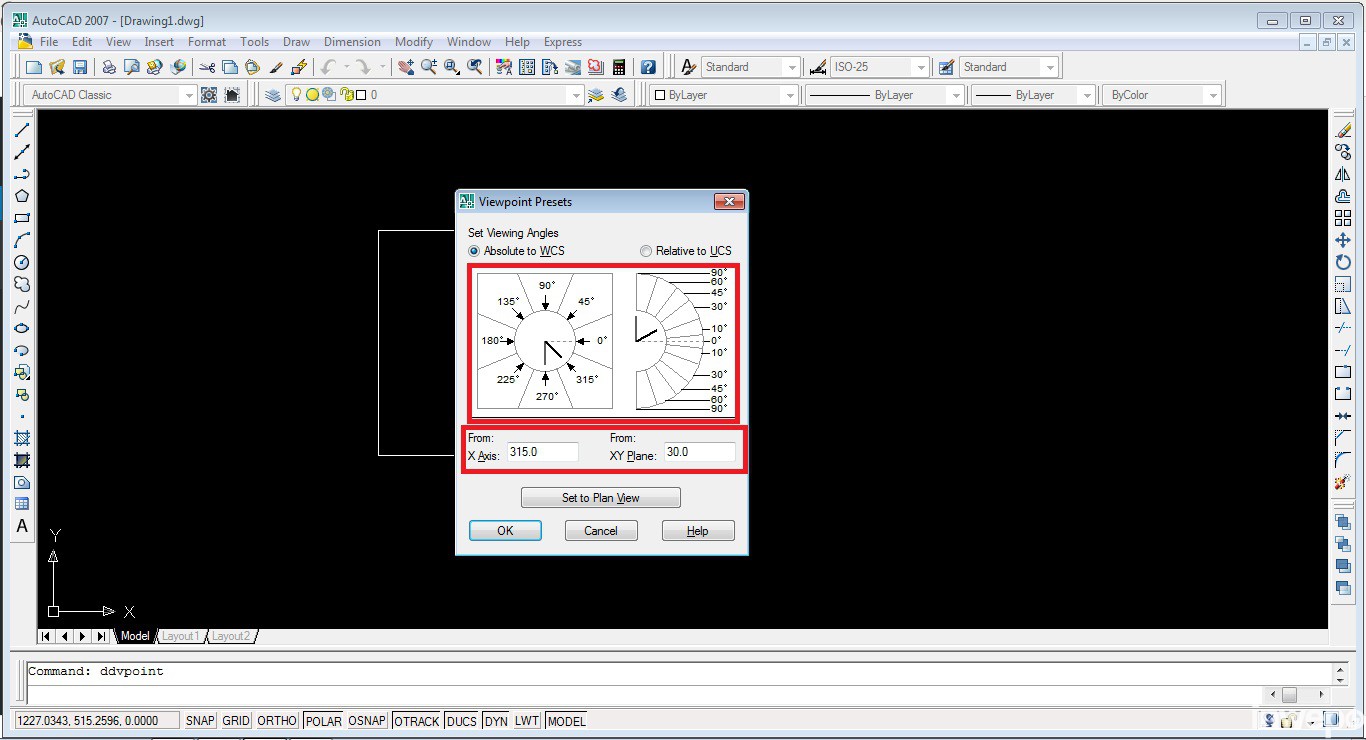

terdapat dua buah kotak opsi, kotak sebelah kiri adalah untuk mengatur sudut area mana yang akan kita lihat sedangkan pada kotak sebelah kanan adalah untuk mengatur kemiringan pada sebuah objek tersebut. disini sebagai contoh saya akan melihat objek pada sudut area 315 derajat dengan kemiringan 30 derajat. dengan cara klik pada kotak kanan ke panah 315 derajat dan klik pada kotak kiri pada angka 30 derajat.

untitled

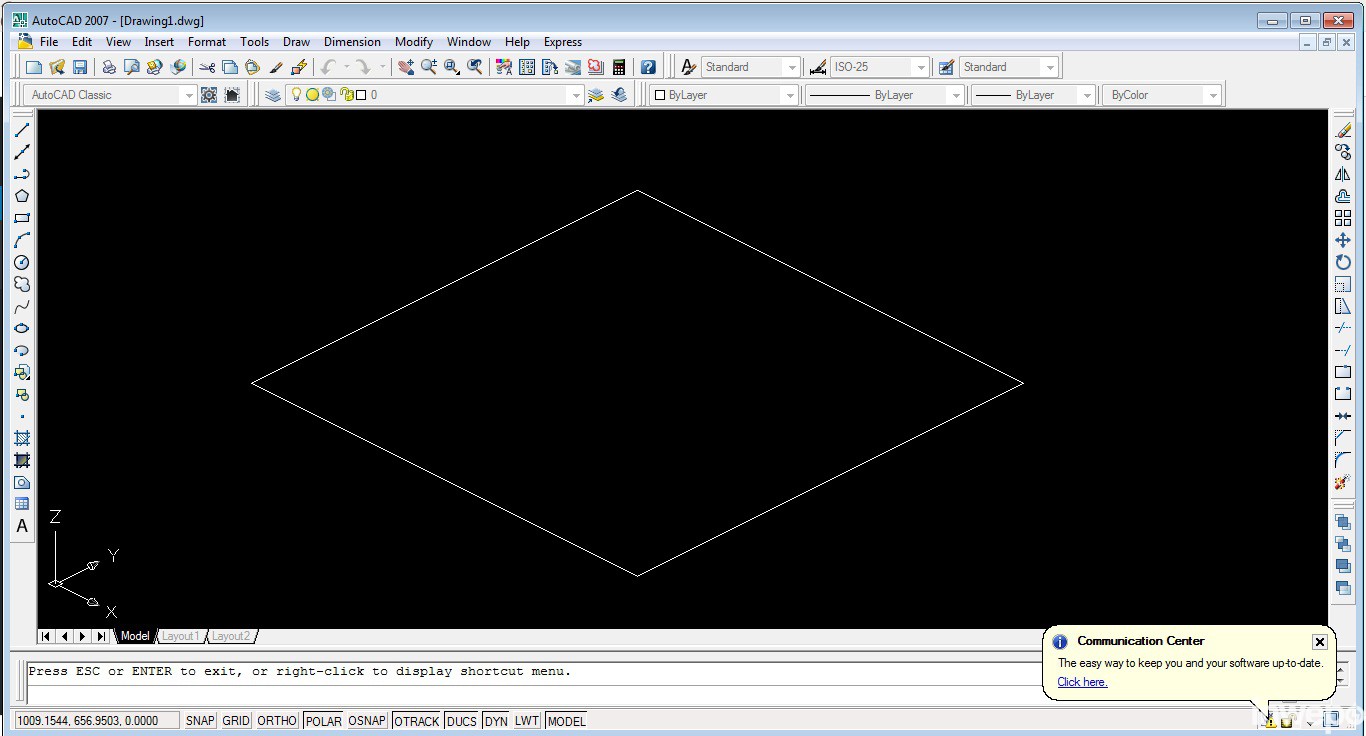

dan hasilnya akan seperti gambar di bawah ini.

untitled

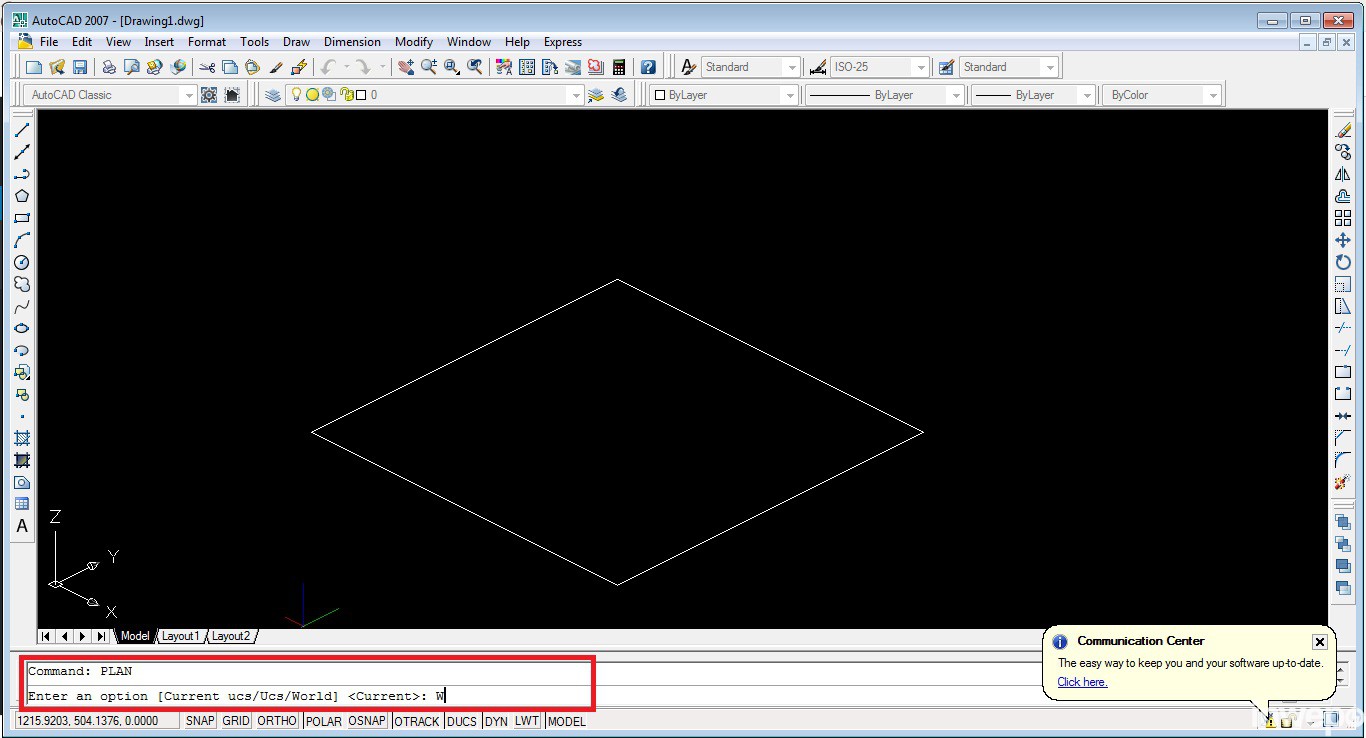

Untuk mengembalikan ketampilan awal disini kita menggunakan perintah “PLAN” dengan cara menuliskan perintah “PLAN” pada kotak Comand setelah itu langsung ketikan “W”.

untitled

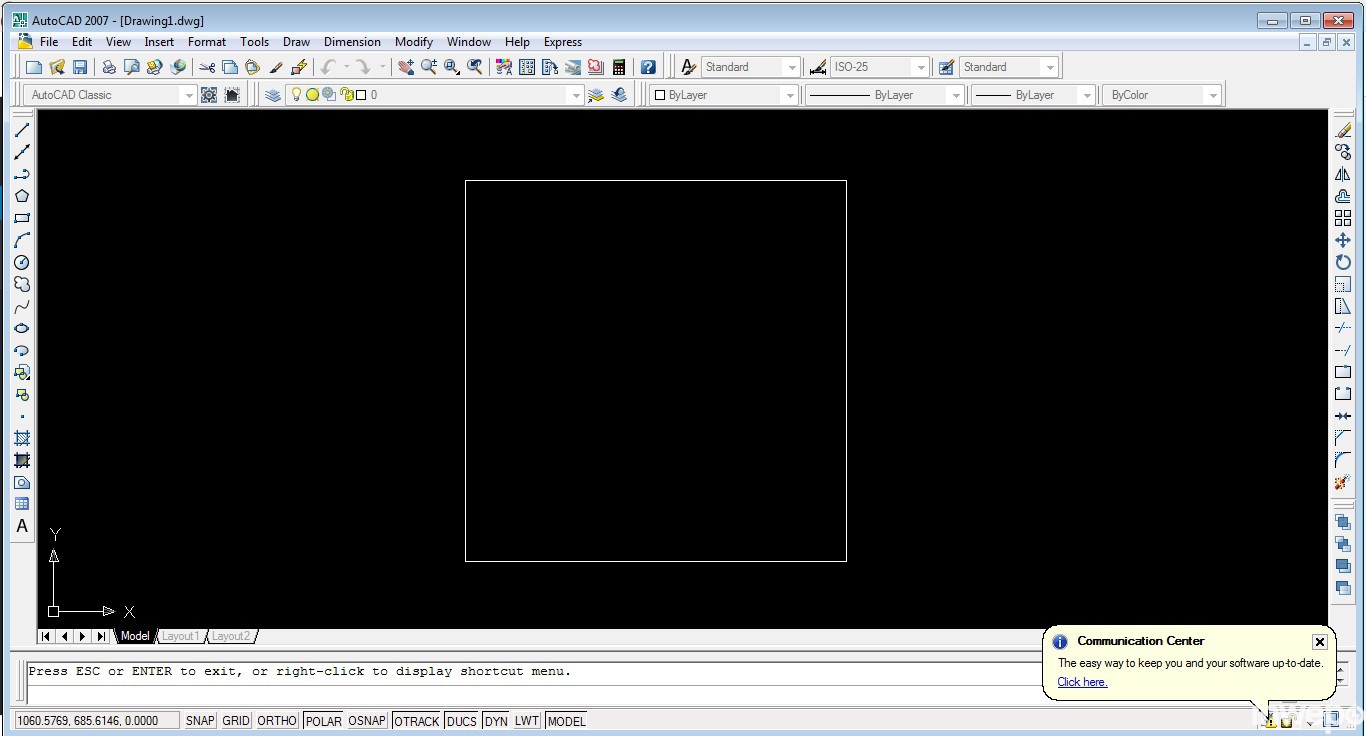

Maka hasilnya objek akan kembali seperti semula atau terlihat dari tampak atas.

untitled
