jika pada tutorial sebelumnya kita telah belajar membuat objek 3D di Autocad. tutorial kali ini Inwepo akan menjelaskan cara memodifikasi objek-objek 3D tersebut. Memodifikasi objek 3D merupakan salah satu teknik merubah objek 3D menjadi seperti yang kita inginkan. berikut tutorial yang akan Inwepo jelaskan cara memodifikasi objek 3D di Autocad.
Baca: Cara Membuat Objek 3D Di Autocad
Langkah Pertama:

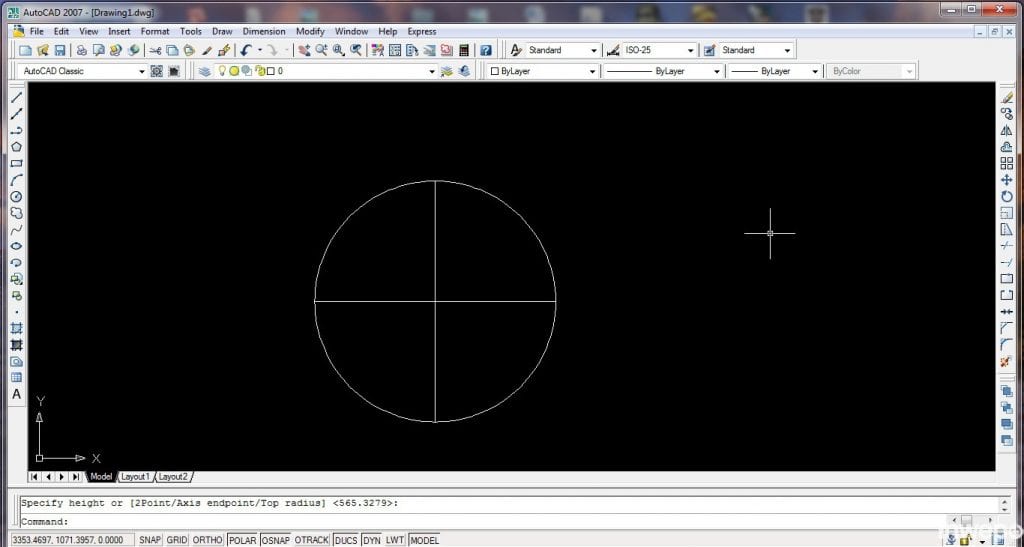

Buka aplikasi autocad dan buat objek 3D, seperti contohnya disini membuat sebuah kerucut dengan perintah “CONE”.
Langkah Kedua :

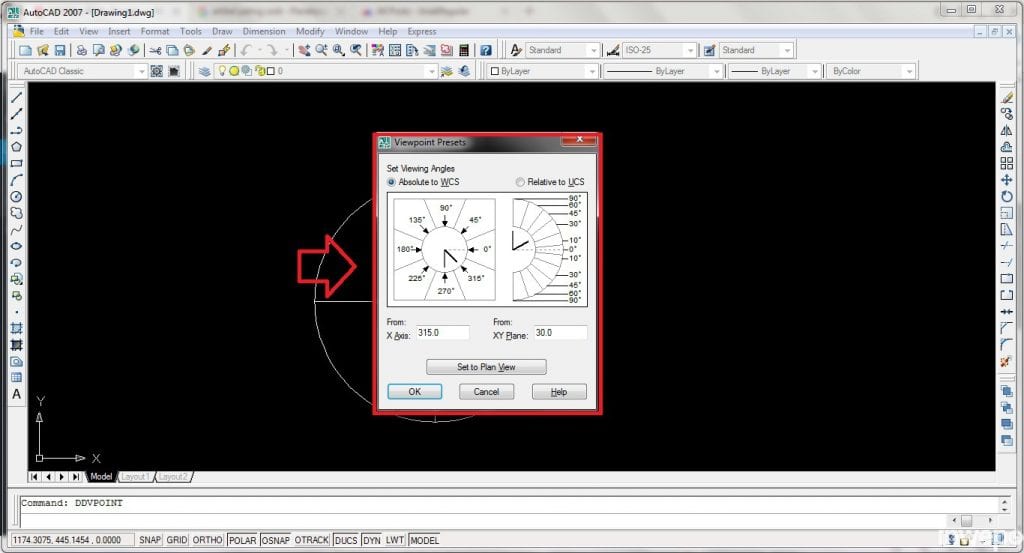

Ubah posisi sudut pandang dengan perintah “DDVPOINT” atur sudut pandang 315 derajat dan sudut kemiringan 30 derajat.
Langkah Ketiga :

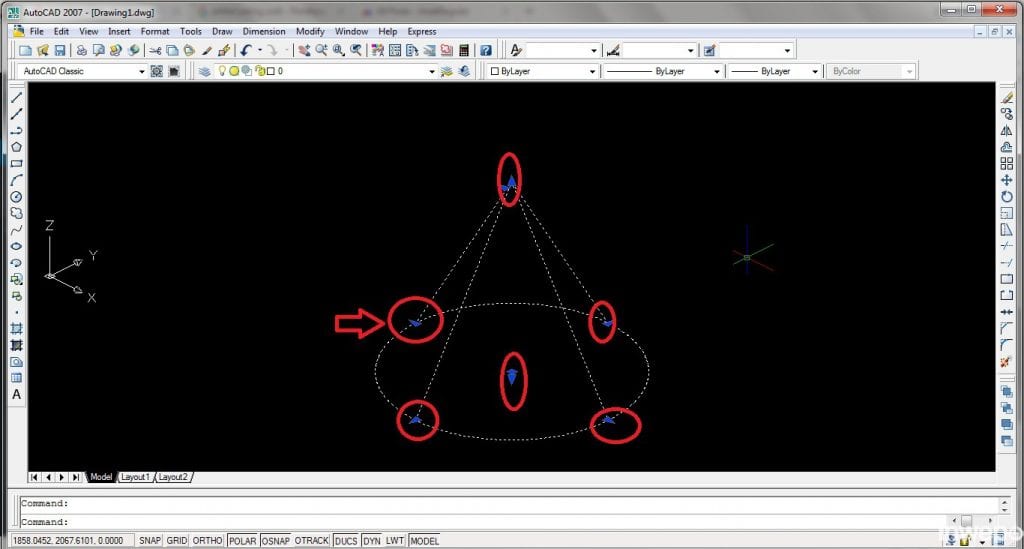

Klik pada objek, jika ada peringatan tekan close atau abaikan, sehingga terdapat titik-titik sudut yang nantinya bisa kita tarik.
Langkah Keempat :

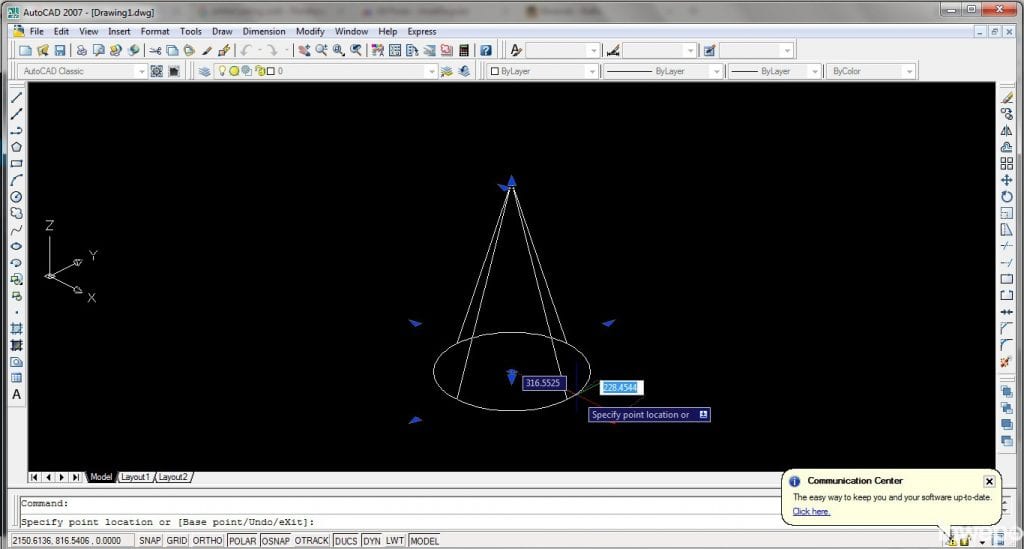

Kecilkan ukuran alas pada objek kerucut dengan cara Klik dan tahan salah satu titik sudt pada objek alas, kemudian seret kedalam sehingga ukurannya mengecil.
Langkah Kelima :
Kemudian dengan cara yang sama, klik dan tahan titik pada kerucut bagian atas dan tarik keluar sehingga ukuran atas pada kerucut menjadi besar ( tahan dan tarik pada panah yang menghadap kepinggir bukan panah yang menghadap keatas).
Langkah Keenam :

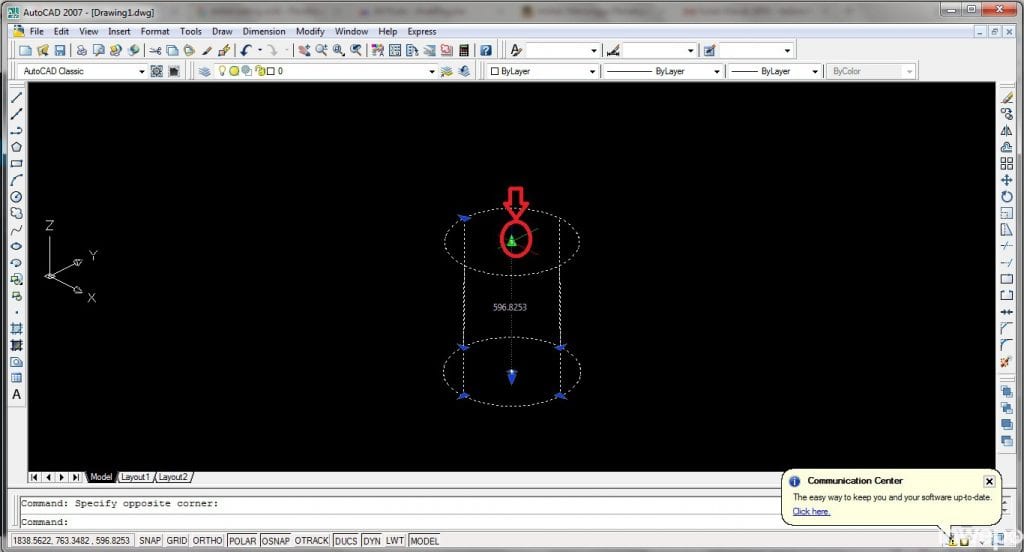

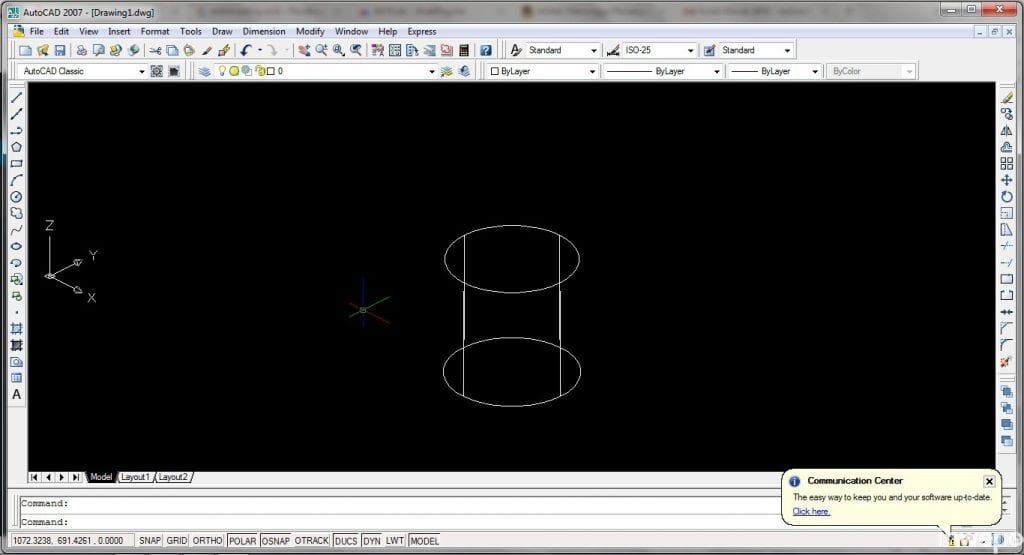

Jika objek tersebut dirasa terlalu tinggi, klik dan tahan pada titik atas yang menghadap ke atas sampai objek memiliki ketinggian yang diinginkan.
Langkah Ketujuh :

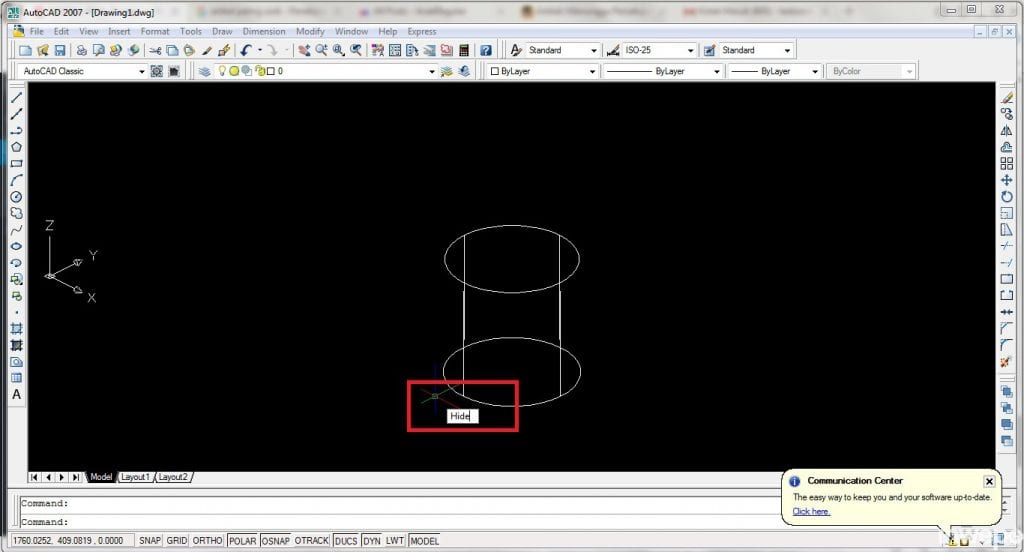

jika dirasa objek telah berubah menjadi seperti yang diinginkan, tekan Esc untuk menghilangkan titik-titik sudut kemudian tulis perintah “HIDE” untuk membuat objek terlihat 3D.

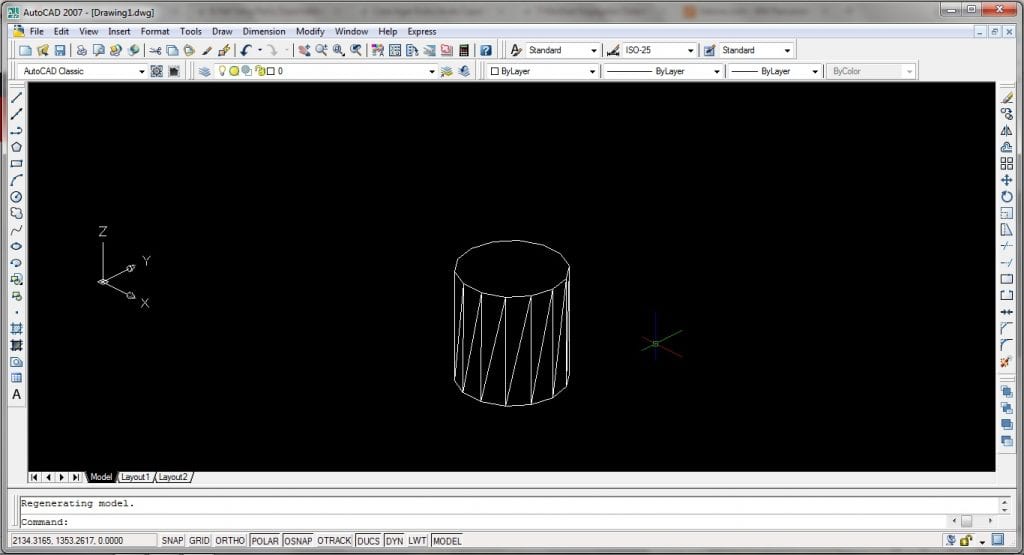

Maka selesai objek awal yang kita buat adalah sebuah kerucut telah berubah menjadi objek tabung
Selesai.
